Eszközök

A rendszer eszközei

A Sinum társasházas rendszer vezérlői és bővítőmoduljai.

Sinum központ

EH-02 24V

A rendszer központja: összegyűjti és feldolgozza a külső eszközök és a végrehajtó modulok adatait, és lehetővé teszi azok megtekintését és vezérlését a helyi hálózaton és a Sinum Cloudon keresztül. Automatizációk, jelenetek és időzítések hozhatók létre a csatlakoztatott eszközök adatai alapján.

Kapcsolat

RJ-45 hálózati interfész
Wi-Fi
Helyi és Cloud-hozzáférés

BUS-illesztők

RS-485 (SBUS)
Modbus TCP / RTU
TECH RS interfész

Integráció

MQTT / API
WebSocket
HTTP
Tokenes hitelesítés

Kivitel

DIN-sínre szerelhető
24 V DC tápellátás
USB 2.0 és microSD foglalat

Bővítőkártya

KW-15m

Bemeneti/kimeneti kártya a lakás és a gépház gépészetéhez: relés kimenetek, fokozatmentes 0–10 V-os vezérlés, M-Bus mérőbemenet és hőmérséklet-érzékelők egyetlen modulban, beépített 24 V-os tápegységgel.

Kimenetek

9× relékimenet (aktuátorok és 230 V szivattyú)
0–10 V szelepvezérlés (PID)
24 V kimenet a központnak

Bemenetek

M-Bus hőmennyiségmérőhöz
2× NTC a keverőszelephez
1× kétállású bemenet
SBUS a központ felé

Táp

230 V / 50 Hz tápellátás
Beépített 24 V tápegység, 30 W
140 × 90 × 65 mm

Sinum PRO · Hőközponti vezérlő

EH-02 PRO

Nagy rendszerekhez tervezett Sinum PRO központ, a hőközpont és a teljes épület vezérlésére. Akár 1000 eszközt kezel, a szabályozás rövid távú időjárás-előrejelzésen alapuló algoritmusokat és mesterséges neurális hálózati modelleket használ. Ideális szállodai, ipari és irodai infrastruktúrához.

Kapacitás

Akár 1000 eszköz
Ütemezések, automatizációk, jelenetek
Statisztikák gyűjtése és elemzése

BUS-illesztők

2 további Modbus bemenet
TECH RS csatlakozó
LoRa eszközök csatlakoztatása

Kapcsolat

Ethernet vagy Wi-Fi
Helyi és távoli hozzáférés
Állapotjelző LED-ek

Kivitel

9–30 V DC tápellátás
USB és microSD foglalat
140 × 110 × 90 mm

Sinum kezelőpanel

Sinum TAB-11

A Sinum rendszer 11 colos tabletje: nagy, jól olvasható kijelzőn mutatja és kezeli a lakás Sinum eszközeit – fűtést, világítást, redőnyöket és jeleneteket – egy helyen, telefon nélkül is.

Kijelző

11" IPS TFT
1920 × 1200, 90 Hz
16,7 millió szín

Teljesítmény

MediaTek Helio G100, 2,2 GHz
Li-Ion 8800 mAh akkumulátor
Gyorstöltés akár 18 W

Kapcsolat

Wi-Fi 802.11 a/b/g/n/ac, 2,4 / 5 GHz
Bluetooth 5.2
4G LTE modem, GPS

Egyéb

Hátlapi kamera 13 MP, előlapi 5 MP
microSD / SDHC / SDXC, akár 2 TB

Sinum TAB-11 tartók

Fali, forgatható, tápellátással

FT-02

Forgatható fali tartó, gombok nélkül

Beépített tápellátás, 230 V AC
Álló vagy fekvő tájolás, forgatható fej
Süllyesztett szerelés Ø60 mm-es dobozba
214 × 174 × 18 mm

FT-04W

Forgatható fali tartó, 4 virtuális gombbal

Beépített tápellátás, 230 V AC
Álló vagy fekvő tájolás, forgatható fej
4 konfigurálható virtuális gomb funkciókhoz és jelenetekhez
Süllyesztett szerelés Ø60 mm-es dobozba, 214 × 174 × 18 mm

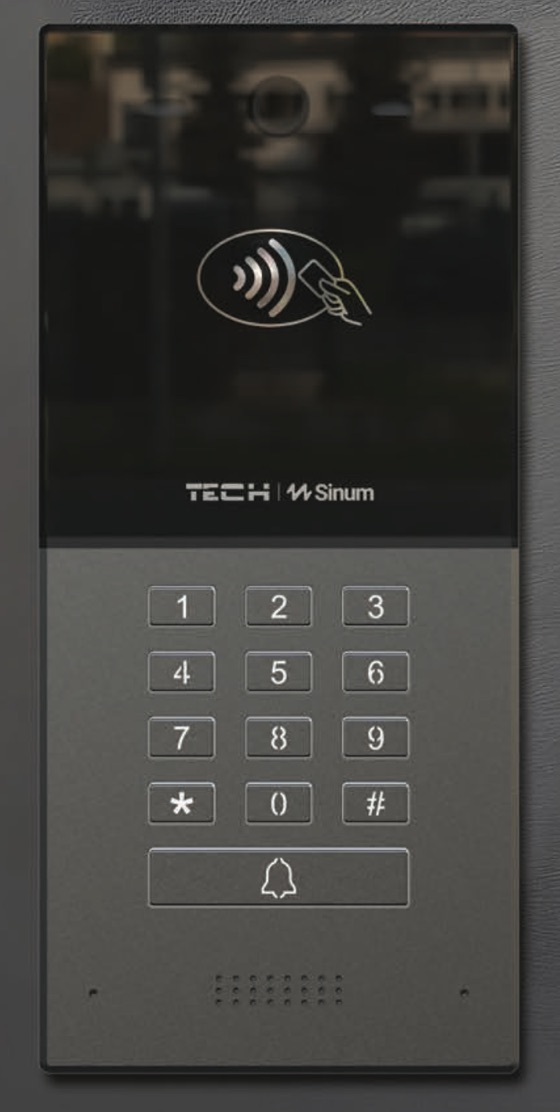

Videó-kaputelefon

VID-01

A Sinum rendszer kültéri videó-kaputelefonja: a látogató a lakói applikációban jelenik meg, ahonnan a lakó beszélhet vele és ajtót nyithat. Belépés kóddal vagy RFID-kártyával is.

Kamera
